Membuat Skema Traffic Light Bercounter

Halo..

Setelah hiatus beberapa pekan, kali ini saya akan ngeshare beberapa ilmu yang sudah saya dapatkan. Dikesempatan ini, saya akan memposting cara pembuatan skema traffic light bercounter. Selamat menyimak yaa..

Sebagaimana yang kita tau, counter disini bukanlah counter pulsa.. apalagi counter strike. Melainkan, counter (penghitung) untuk waktu, yang disimulasikan dengan hitungan mundur hehehe...


Usut punya usut, sebenernya ini hasil kerja kelompok (final projek matkul komunikasi data) saya di kampus. Karna kayaknya ini cukup seru buat dicobain, saya share lah tutorial Membuat Skema Traffic Light bercounter ini..

Biarpun sebenernya ini tergolong karya yang biasa-biasa aja, but ... it's good enough laa hehehe...


Right, then ... just look at our schemas before

Membuat Skema Traffic Light bercounter


gimana? rangkaianya belibet ya? sorry yaa.. hehehe

btw, disini kami juga menambahkan sepasang Lm016L (sebut saja LCD) untuk nantinya dapat kami masukan teks yang akan dapat memberikan himbauan kepada seluruh pengguna jalan.

Dan sebenarnya, kami membuat skematik ini untuk 2 sisi, yakni pejalan kaki (yang bercounter hijau), dan juga pengguna kendaraan (yang bercounter merah)

Membuat Skema Traffic Light bercounter

Membuat Skema Traffic Light bercounter

Membuat Skema Traffic Light bercounter

Oke, our components are:

Membuat Skema Traffic Light bercounter
And the Steps are:

1. Atur peletakan komponen pada proteus ISIS
2. hubungkan kabelnya, semisal gambar dibawah ini

Membuat Skema Traffic Light bercounter

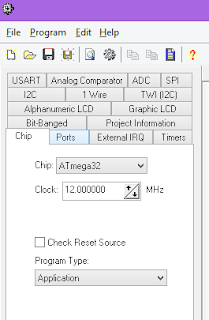

3. Masuk ke CVAVR dan buatlah new project dengan ATMega32, atur clock nya seperti gambar dibawah:

Membuat Skema Traffic Light bercounter

Membuat Skema Traffic Light bercounter

Membuat Skema Traffic Light bercounter

4. Kemudian, save kedalam 3 format file seperti biasa dengan menekan button gerigi dibawah menu Help

Baca juga ya..

5. ketikan kode seperti ini di halaman codingnya


Membuat Skema Traffic Light bercounterMembuat Skema Traffic Light bercounter

6. Compile dan build all dengan menekan ctrl + f9, pastikan tidak ada masalah, dan muncul konfirmasi seperti ini dari CVAVR:

Membuat Skema Traffic Light bercounter


7. Kemudian, kembali lagi ke Proteus ISIS. Kita atur ATMega32 nya dengan memasukan hasil codingan yang sudah kita build all tadi di bagian Program File: (pastikan namanya sesuai)

Membuat Skema Traffic Light bercounter


 8. Skema Traffic Light bercounter siap tuk disimulasikan..

Membuat Skema Traffic Light bercounter

Membuat Skema Traffic Light bercounter

Membuat Skema Traffic Light bercounter

Hope you enjoy it gaan... :) (y)

Trimakasih telah menyimak tutorial Membuat Skema Traffic Light bercounter dari aneiqbal. Tetaplah setia mengunjungi web kami, karna kedepanya masih ada banyak artikel, tutorial, info, dsb yang cukup menarik untuk disimak.

Dan jangan lupa tuk menyempatkan diri berkunjung ke blog pribadi saya, yaresep.

See you on next posts guys :)
