Setting DHCP Server Dengan Cisco Packet Tracer

DHCP merupakan singkatan dari Dynamic Host Control Protocol. Yaitu protocol yang berfungsi untuk pengalokasian IP address tiap PC pada suatu jaringan.

dhcp server cisco packet tracer


Dengan adanya DHCP, kita tidak perlu memberikan IP address tiap PC pada sebuah jaringan secara manual. Karena DHCP akan memberi IP address secara otomatis ke tiap PC dalam suatu jaringan.

Untuk setting DHCP, diperlukan sebuah server. Server ini berfungsi sebagai pendistribusi IP address ke tiap PC pada jaringan tersebut.

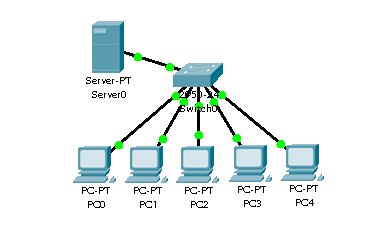

Kita akan setting DHCP Server dengan 5 PC. Desain jaringan seperti berikut (bisa disesuaikan dengan keinginan).

dhcp server cisco packet tracer

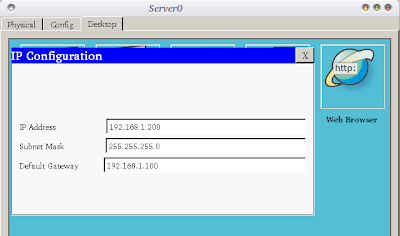

Setting IP server terlebih dahulu. IP address server adalah 192.168.1.200 dan default gatewaynya adalah 192.168.1.100.

dhcp server cisco packet tracer

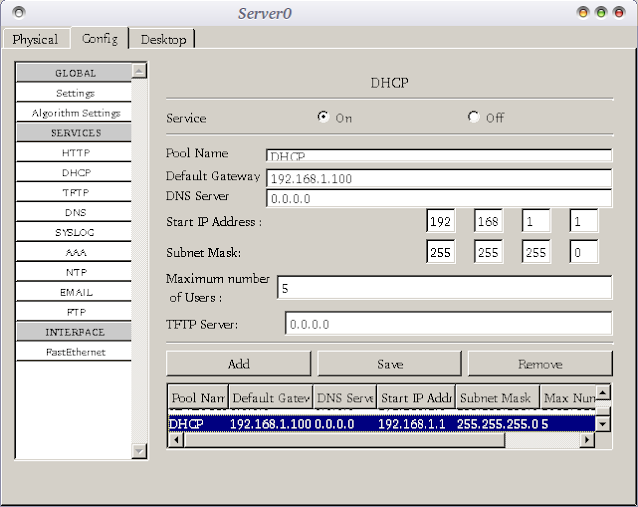

Kemudian setting DHCP pada server tersebut. Pindah ke tab Config lalu pilih DHCP, setting seperti gambar berikut.

dhcp server cisco packet tracer
  • Pool Name bisa sesuai keinginan
  • Default Gateway harus sama dengan default gateway pada server
  • Start IP address dimulai dari 192.168.1.1
  • Maximum number of Users: 5; karena kita hanya menggunakan 5 PC
  • Klik Add, dan keterangan settingan tadi akan muncul dibawah
Setting server selesai, beralih ke PC. Ubah settingan IP address PC dari static menjadi DHCP dan lihat perubahannya.

dhcp server cisco packet tracer
Static Configuration

dhcp server cisco packet tracer
DHCP Configuration
dhcp server cisco packet tracer

Terakhir, lakukan pengetesan apakah semua PC terkoneksi dengan baik. Pengetesan dapat dilakukan dengan cara ping atau dengan mengirim PDU.

dhcp server cisco packet tracer
ping

dhcp server cisco packet tracer
PDU
